HEM2 / DLM Pro Konfiguration

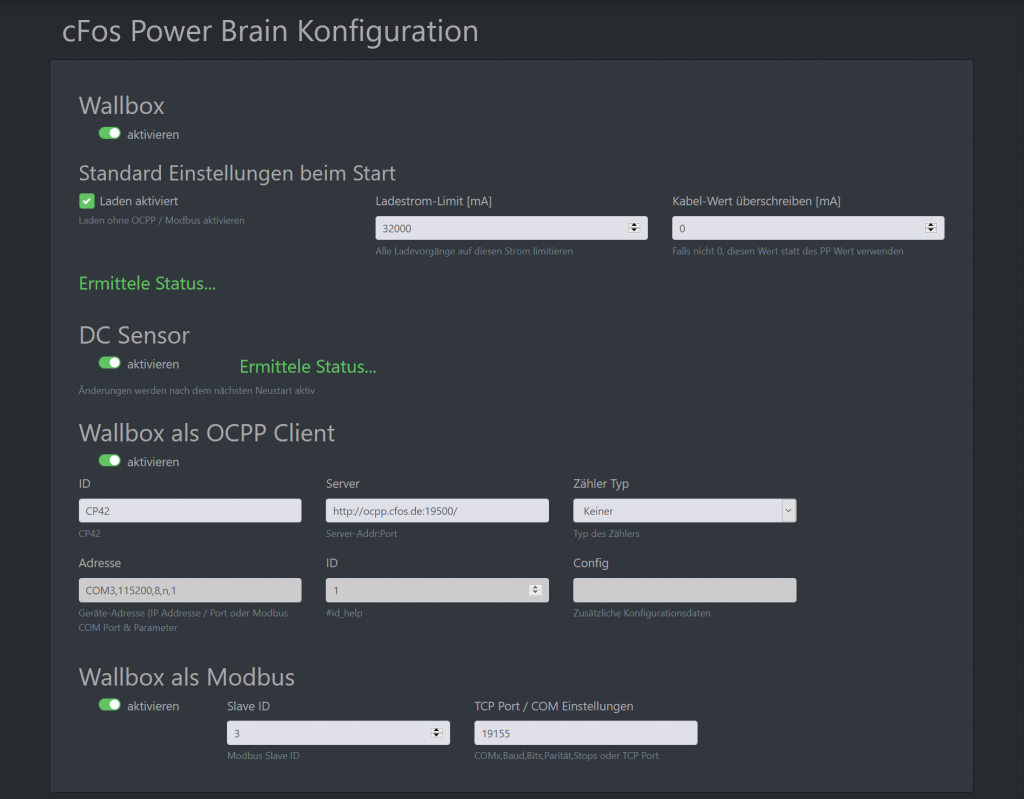

Wallbox aktivieren
Schaltet das Laden generell ein und aus.
Standard Einstellungen beim Start
Bestimmt, welche Werte nach dem Start in Abwesenheit eines Lastmanagements gewählt werden.
| Laden aktiviert | Laden ohne OCPP/Modbus-Gerät aktivieren |
| Ladestrom-Limit | Hier stellen Sie den maximalen Ladestrom ein |
| Kabel-Wert überschreiben | 16000, wenn Sie keine andere Einstellung wünschen. |
DC Sensor
Sie sollten den DC Sensor / Fehlergleichstrom Sensor unbedingt immer aktiv geschaltet lassen, es sei denn, sie betreiben die HEM2 / DLM Pro an einem Typ B Fehlerstromschutzschalter. Ohne Fehlerstromschutzschalter ist der Betrieb ohne DC Sensor nicht zulässig!
Wallbox als OCPP Client
Hier aktivieren und konfigurieren Sie den OCPP client des HEM2 / DLM Pro Controllers. Der OCPP client erlaubt den Betrieb der HEM2 / DLM Pros an einem OCPP-fähigen backend zu folgenden Zwecken:
- Überwachung und Anzeige des Status der Wallbox
- Lastmanagement durch ein externes backend
- Abrechnung der Ladevorgänge durch einen OCPP-fähigen Abrechnungsdienst
| ID | Ihre charge point ID |
| Server | Adresse / URL des Backends |
| Zähler Typ | Sie können einen der von Charging Manager unterstützen Zähler an den OCPP client anheften und diese Zählerwerte per OCPP (z.B. zu Abrechnungszwecken) übertragen |
| Adresse“ / „ID | Wie im Zähler-Konfigurationsdialog die Adresse und Slave ID des Zählers |
| Config | unbenutzt |
Wallbox als Modbus
Sie können die Fernsteuerung der HEM2 / DLM Pro Wallbox auch über Modbus erlauben.
| Slave ID | Hiermit konfigurieren Sie die Modbus Slave ID (standardmäßig 1) |
| TCP Port/COM Einstellungen | Hier stellen Sie für Modbus TCP entweder den TCP Port ein oder für Modbus RTU (d.h. wenn die cFos Power Brain Wallbox über die RS 485 Zweidrahtschnittstelle angesteuert werden soll) die COM Port Parameter ein, z.B. COM1,19200,8,n,1 |

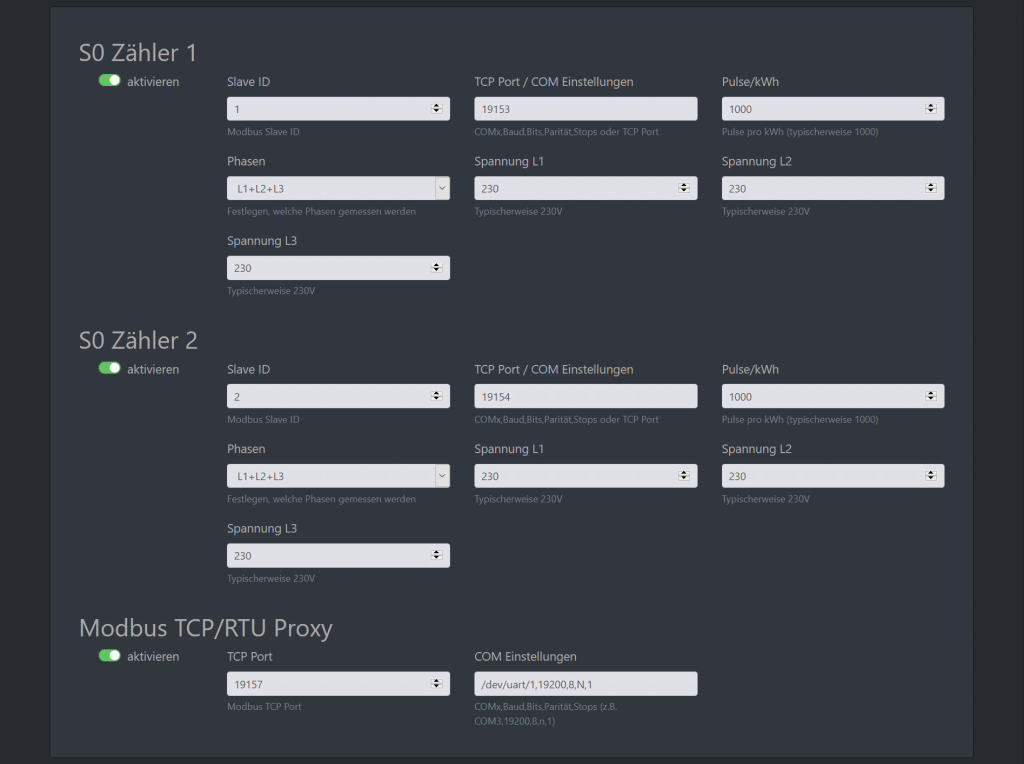

S0 Zähler 1 und 2
An den beiden S0-Eingängen des HEM2 / DLM Pro können Sie einen S0-Zähler anschließen. Dieser steht dann als Modbus Gerät zur Verfügung. Wie bei „Modbus EVSE“ können Sie für die Zähler festlegen, auf welche Slave ID der oder die Zähler hören und welchen TCP Port bzw. welche COM Port Einstellungen gelten.
Ein S0-Zähler sendet pro gemessene kWh eine bestimmte Anzahl Pulse. Diese stellen Sie unter „Pulses/kWh“ ein. Der HEM2 / DLM Pro kann darüber hinaus noch Strom und Spannungswerte simulieren, falls bestimmte Auslesesoftware dies benötigt. Sie können die Phasenspannung fest einstellen und angeben, auf welche Phasen sich die Pulse beziehen.
Modbus TCP/RTU Proxy
Die HEM2 / DLM Pro Wallbox spricht standardmäßig TCP/IP und hat eine RS 485 Schnittstelle eingebaut. Da bietet es sich an, Modbus TCP auf Modbus RTU (RS 485) umzusetzen. Dadurch können Sie mittels WLAN und Modbus TCP auf Geräte, die an der RS 485 Schnittstelle angeschlossen sind, zugreifen
| aktivieren | Ein- und Ausschalten dieser Funktionalität |
| TCP Port | Der Port unter der der Modbus TCP Proxy erreichbar ist |
| COM Einstellungen | Einstellungen der seriellen Schnittstelle |

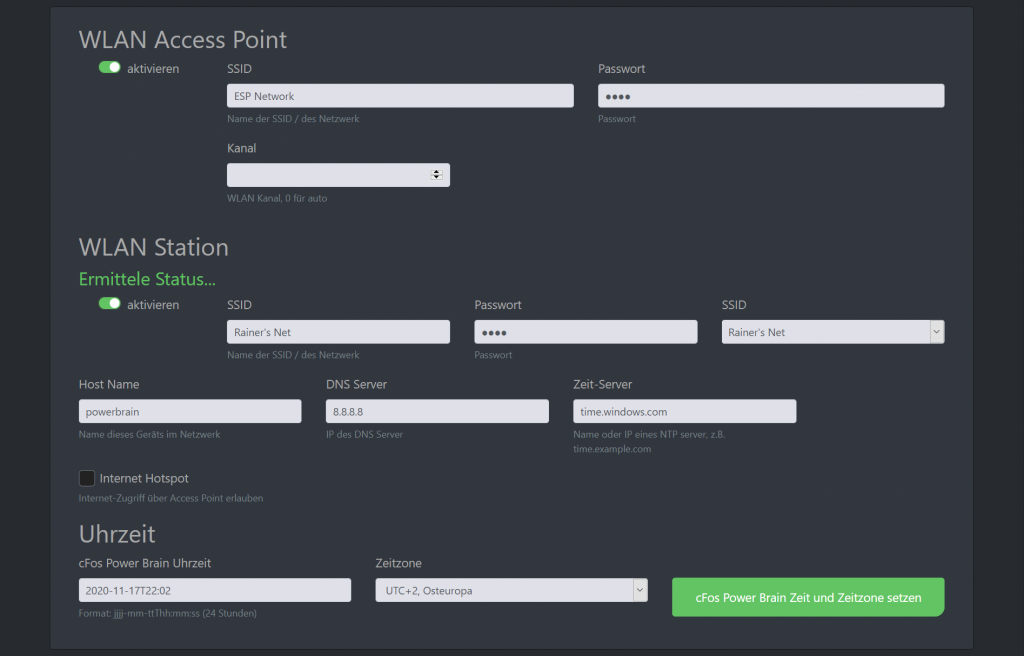

WLAN Access Point
Sie können die HEM2 / DLM Pro Wallbox auch als WLAN Access Point nutzen. Erwarten Sie bitte keine großartigen Übertragungsraten. Damit können Sie aber eine WLAN Verbindung zu Ihrem Auto oder anderen Wallboxen herstellen.
Einstellbar sind der Name der Basisstation, das WLAN Passwort und der Kanal.
WLAN Station
Hiermit können und sollten Sie Ihre HEM2 / DLM Pro in Ihr Hausnetz, z.B. in Ihren WLAN-fähigen Internet-Router einbuchen. Wählen Sie dazu den passenden Namen der Basisstation und das WLAN Passwort. Außerdem können Sie den Hostnamen mit dem sich das Power Brain bei DHCP anmeldet (und damit im Heimnetz sichtbar ist) einstellen, sowie einen DNS server. Da die HEM2 / DLM Pro Wallbox keine eigene Uhr hat, sollten Sie einen time server einstellen, womit sie die Uhrzeit abgleichen kann.
Mit „Internet Hotspot“ aktvieren Sie die Weiterleitung der IP Pakete vom WLAN Access Point zu Ihrem Internet Router, d.h. Sie machen den WLAN Hotspot Internet-fähig.
Uhrzeit
Hier können Sie die Uhrzeit des HEM2 / DLM Pro einstellen. Achten Sie auf die korrekte Zeitzone. In Deutschland ist das UTC+1 Western Europe.

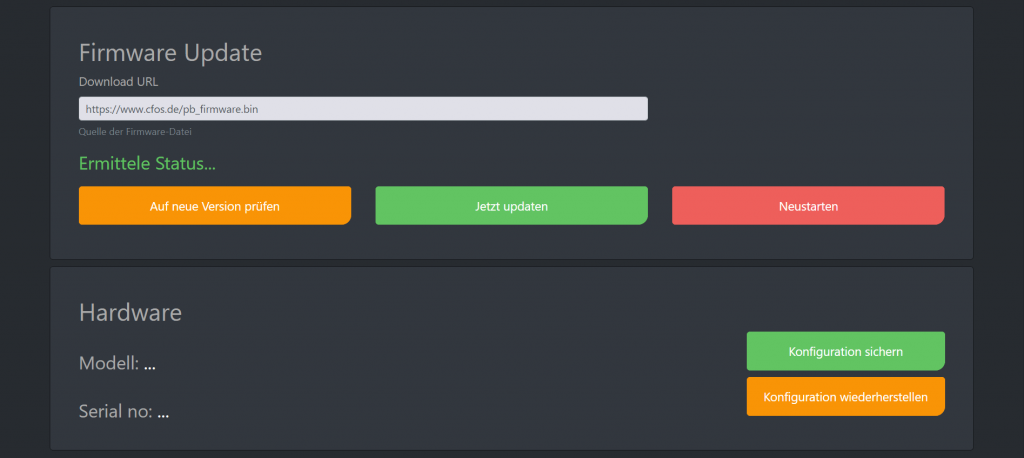

Firmware-Update
Hier können Sie auf neue Versionen checken und ein Firmware-Update herunterladen. Nur wenn die heruntergeladene Firmware die korrekte Signatur enthält, wird Sie installiert.
| Neustarten | Mit diesem Button können Sie den HEM2 / DLM Pro neu starten. |
Hardware
| Modell | Das Modell Ihrer Hardware, z.B. HEM2 / DLM pro |
| Seriennummer | Die Seriennummer Ihrer Hardware, z.B. W00-001Z |
| S0-Eingänge | Hier sehen Sie die aktuellen Pegel und die gezählten Pulse der S0 Eingänge 1 und 2 |
| Konfiguration sichern Konfiguration wiederherstellen |
Sie können Ihre Konfigurationsdaten im HEM2 / DLM Pro Controller in einen eigenen Backup-Bereich sichern, diese dann später mit Hilfe dieser Kopie wiederherstellen |
| Identifizieren | Wenn Sie diesen Button klicken, ertönt der Beeper (und falls angeschlossen blinkt die LED) an der Wallbox, so dass Sie sie unter mehreren vorhandenen leicht unterscheiden können. |
